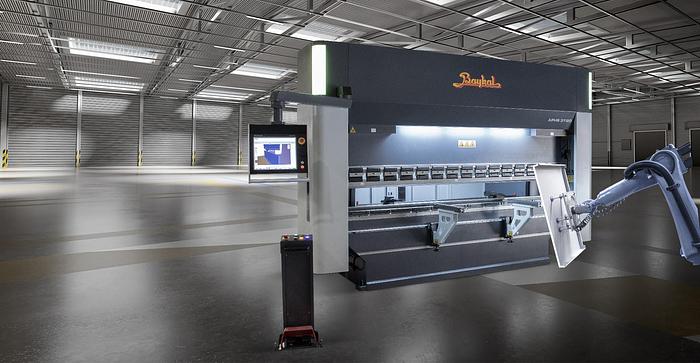

PRESSA BAYKAL MODELLO APHS-PRO

I VANTAGGI A COLPO D'OCCHIO

• Sistema CNC facile da usare con calcoli di piegatura completi e ampia libreria di utensili.
• Ideale per la piegatura multipla di forme complesse, nonché per la produzione in serie che richiedono una ripetibilità costante.
• Precisione e ripetibilità di piegatura almeno cinque volte superiori rispetto a una pressa piegatrice convenzionale.
• Assi Y1-Y2 completamente sincronizzati a ± 0,01 mm tramite valvole proporzionali e scale lineari di precisione.
• Sistema di registro servocomando AC molto veloce controllato da CNC.
• Morsetti superiori in stile europeo con intermedi e (disponibili) morsetti a sgancio rapido.

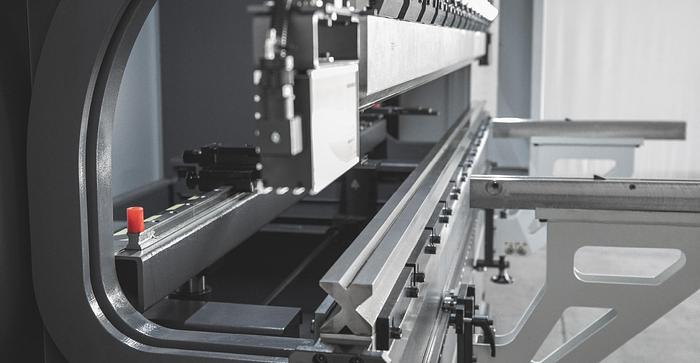

• Strumento di punta: punzone a collo d'oca sezionato.
• Attrezzo inferiore: matrice sezionata a 4 V.
• Elevati valori di corsa e luce.
• Spazio della gola extra profondo (350/380 mm).
• Due bracci frontali su guida lineare.
• Console con doppio interruttore a pedale con arresto di emergenza.
• Braccio pendente girevole.

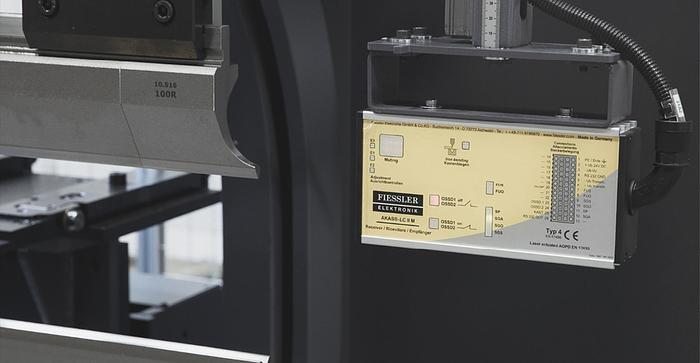

• Cancelli di sicurezza laterali e posteriori. (interbloccato elettricamente e/o protetto da luce o laser)
• Impianto elettrico PLC a cablaggio compatto in armadio ventilato.
• Telaio macchina monoblocco rigidamente saldato per la minima flessione sotto carico.
• Corsa del pistone completamente supportata da guide a basso attrito.
• Opzioni per utensili e bombatura.

CARATTERISTICHE OPERATIVE DEL CNC

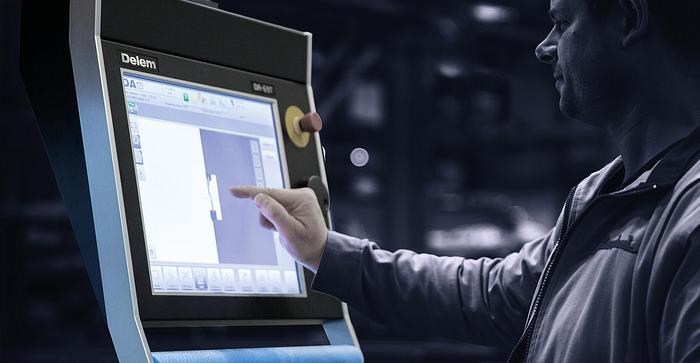

• Tipo di controller: Baykal EC4, CNC numerico a 4 assi.
• Assi macchina controllabili : Assi cilindrici Y1 - Y2, 2 assi di registro posteriore, Asse di bombatura.
• Identificazione numerica automatica della migliore sequenza di piega con rilevamento delle collisioni.

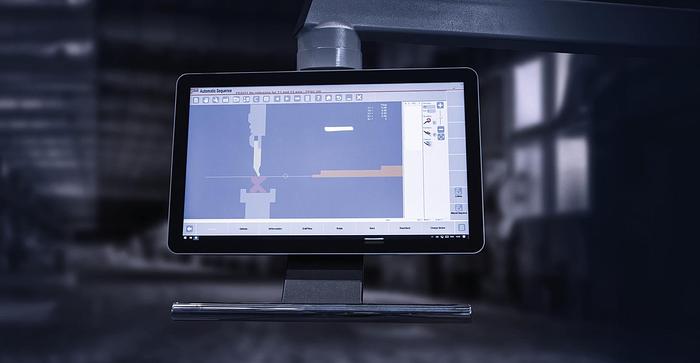

• Editor grafico 2D per inserimento dati utensile.
• Programmazione delle posizioni degli assi con controlli automatici; calcolo automatico della posizione dell'asse R, tonnellaggio di piegatura e bombatura.
• Elevata capacità di memoria per fasi di programma e dati di utensileria, capacità di 7000 programmi e 80 fasi in ciascun programma, numero di prodotti elevato e 99 ripetizioni di ciascuna fase di programma.
• Software di programmazione grafica 2D GRATUITO per lavorare off-line per creare file grafici di piegatura che possono essere trasferiti al controllore tramite chiavetta USB.
• Programmazione del prodotto con immissione diretta dell'angolo o in quote assolute. Per ogni programma CNC, le funzioni programmabili e/o calcolate includono: lunghezza/spessore di piegatura, selezione del materiale, selezione degli utensili, metodo di piegatura, posizione mute, punto di pinzatura, forza/velocità di pressatura, corsa incrementale e retrazione del registro posteriore, tempo di sosta, ritardo tempo di riposizionamento degli assi, velocità di decompressione, regolazione dell'inclinazione, correzione sugli assi Y e X.
• Azionamento manuale degli assi del registro posteriore.
• 16 lingue selezionabili.
• Memoria su chiavetta USB: informazioni per utensili e programmi.

(A) Registro posteriore dell'asse X: su viti a ricircolo di sfere Servomotore AC Con 2 ferma-dito micrometrici regolabili in altezza e lateralmente
