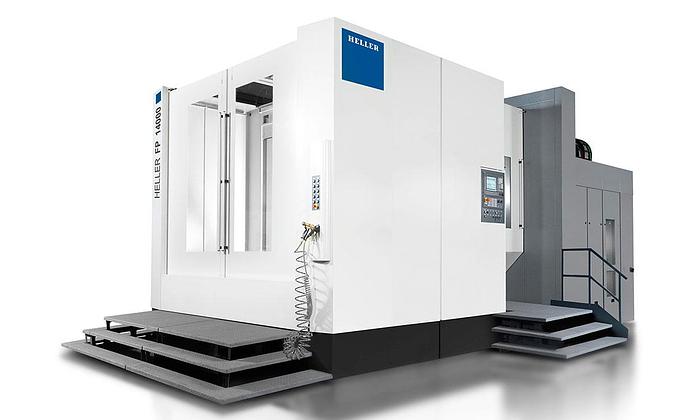

Centri di lavoro a 5 assi F

Una solida ingegneria meccanica, una fondata esperienza di processo, una competenza di fresatura completa, questi sono gli elementi di base dei nostri centri di lavorazione a 5 assi della serie F. Per voi i vantaggi sono evidenti: lavorazione a 5 assi con la massima produttività e qualità ottimale, anche in funzionamento continuo. Se volete risolvere il maggior numero possibile di compiti con una sola macchina e volete produrre in sicurezza non solo ora, ma anche in futuro, prenderete la decisione giusta con un centro di lavoro HELLER a 5 assi della serie F.

Elementi principali

Panoramica dei centri di lavoro a 5 assi della serie F

• centri di lavoro universali a 5 assi con il 5° asse nell’utensile
• utilizzo flessibile per una potente lavorazione su 5 lati e simultanea a 5 assi
• unità di lavoro con cinematica a testa orientabile o testa tilting
• design robusto della macchina combinato con la potente tecnologia del mandrino ad elevata coppia
• costi unitari ottimizzati grazie alla riduzione delle operazioni di posizionamento e alla lavorazione con un unico fissaggio
• universalmente applicabile per una vasta serie di componenti e materiali

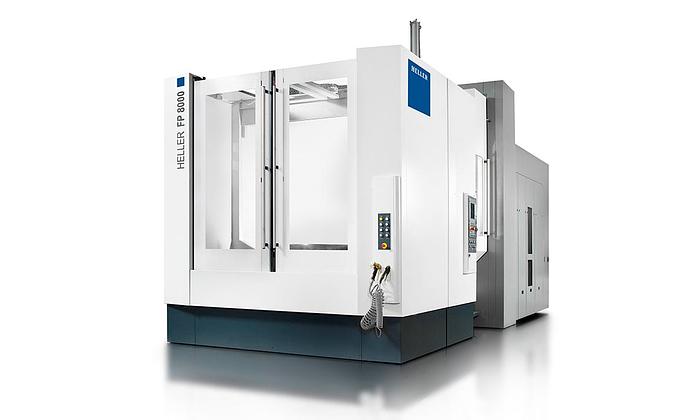

• macchine con cambio pallet (FP) ottimali per la produzione in serie
• macchine con tavola di carico (FT) per una produzione mirata alle officine e per lotti di piccole dimensioni
• facile da automatizzare con la gestione dei pezzi o dei pallet
• ampia scelta di dimensioni per una vasta gamma di pezzi

Base con struttura incrociata e montante mobile

• elevata stabilità e smorzamento del flusso di forze grazie a componenti strutturali ottimizzati in ghisa
• design termosimmetrico e flusso di potenza ottimale
• ampia scelta di robuste unità di lavoro
• cambio utensili con due assi NC per una rapida sostituzione degli utensili in automatico
• ampia possibilità di scelta per i magazzini utensile, di tipo a catena o scaffale
• macchine con cambio pallet integrato (FP) ed elevato carico utile per una rapida sostituzione dei pallet in automatico
• variante di macchina con tavola di carico (FT) disponibile per le dimensioni selezionate

Cinematica a 5 assi con allineamento orizzontale di base e 5° asse nell’utensile

• il basamento della macchina ha una disposizione incrociata e supporta gli assi X e Z della macchina
• il montante della macchina si muove in direzione X e sostiene l'unità di lavoro
• l'unità di lavoro si muove in direzione Y, compatta e stabilmente integrata nel montante
• la tavola girevole si muove in direzione Z ed esegue il movimento di avanzamento
• la tavola girevole NC (asse rotante B) fa ruotare il pezzo in continuo (360.000 x 0,001°)

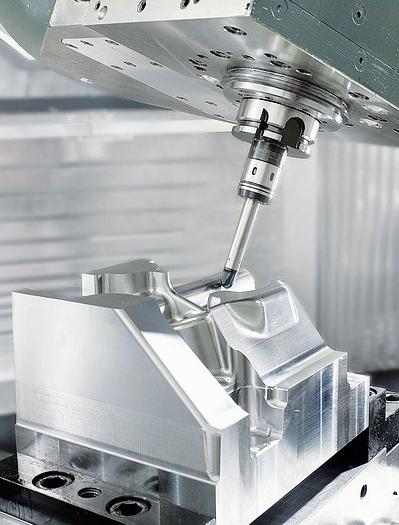

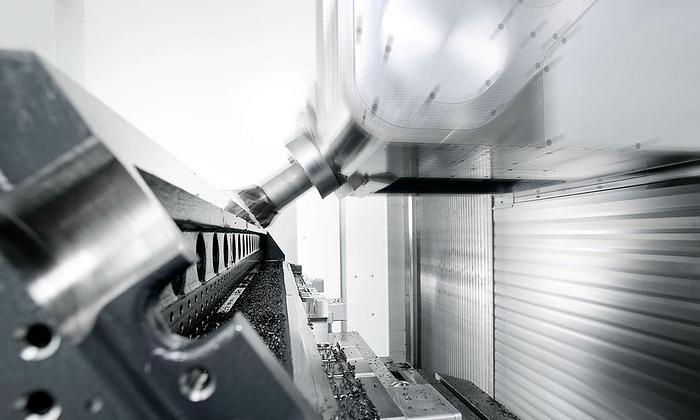

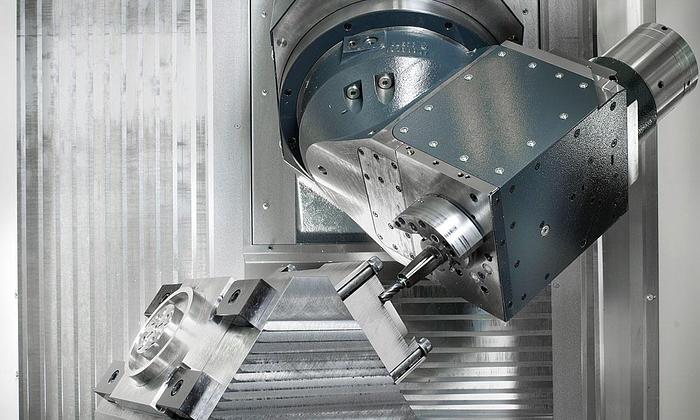

• testa orientabile (C) o testa tilting (A) - il 5° asse nell'utensile (max. C 345.000 x 0,001°/ A 175.000 x 0,001°) (estensione del campo di orientamento in opzione)

Guide lineari con cuscinetto volvente e stabili cuscinetti YRT negli assi rotativi

• assi lineari con guide a rotolamento, azionati con viti a ricircolo di sfere per elevate forze di avanzamento
• sistemi di misura assoluti, con metodo diretto (righe ottiche sugli assi lineari) per la massima precisione e una bassa tolleranza di posizione
• tavola girevole con cuscinetto YRT e bloccaggio automatico per la massima stabilità ed elevato momento di ribaltamento
• tavola girevole CN con azionamento a riduttore e bloccaggio per un'elevata coppia di fresatura circolare e smorzamento (H 16000 con azionamento diretto)
